如何利用摇表判断电机线圈的好坏~
发布时间:2023-10-13

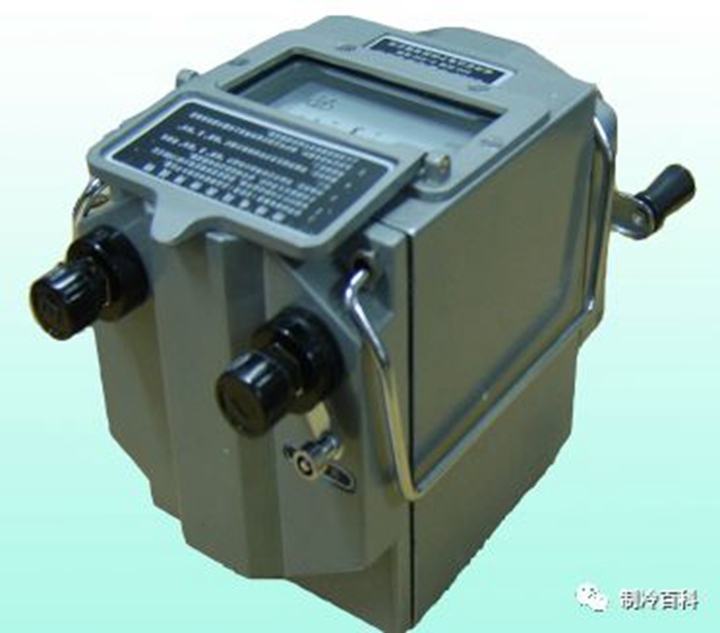

兆欧表(又叫摇表、绝缘电阻测试仪、高阻计 ),主要用来检测供电线路、 电机绕组、 电缆、 电器设备等的绝缘电阻,避免发生触电伤亡及设备损坏等事故。
对于绝缘测试来说,需要测量的电阻值范围很大,其上限可达到10TΩ,所需的电压更高。
兆欧表使用介绍:

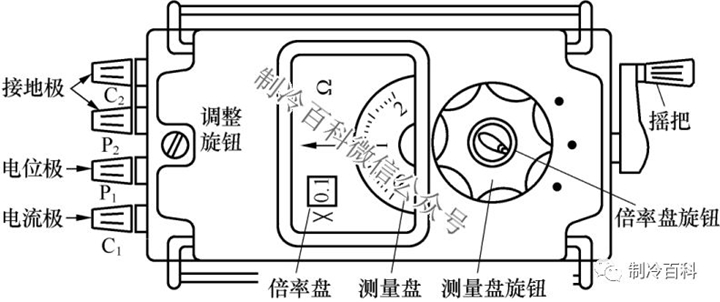

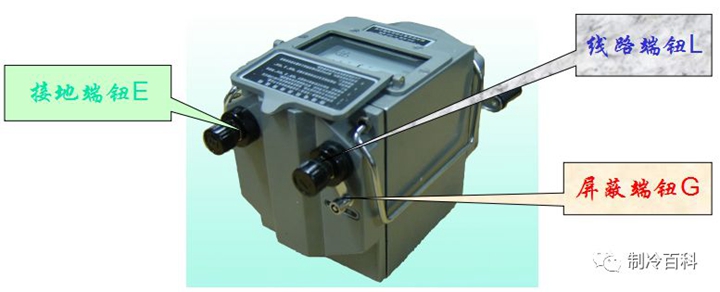

兆欧表有三个接线端钮,分别标有L(线路)、E(接地)和G(屏蔽)。当测量电力设备对地的绝缘电阻时,应将L接到被测设备上,E可靠接地即可。
兆欧表的检查

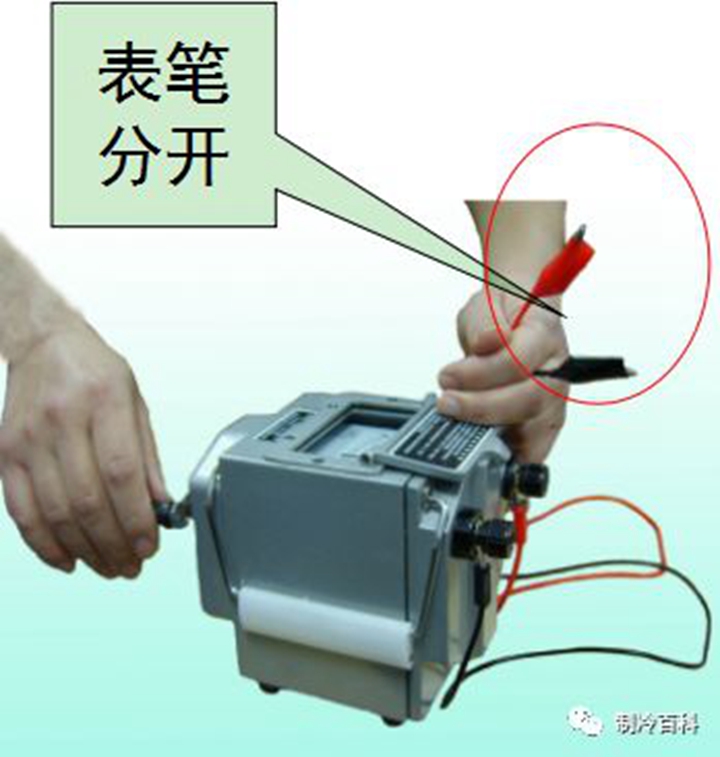

开路试验:在兆欧表未接通被测电阻之前,摇动手柄使发电机达到120r/min的额定转速,观察指针是否指在标度尺“∞”的位置。

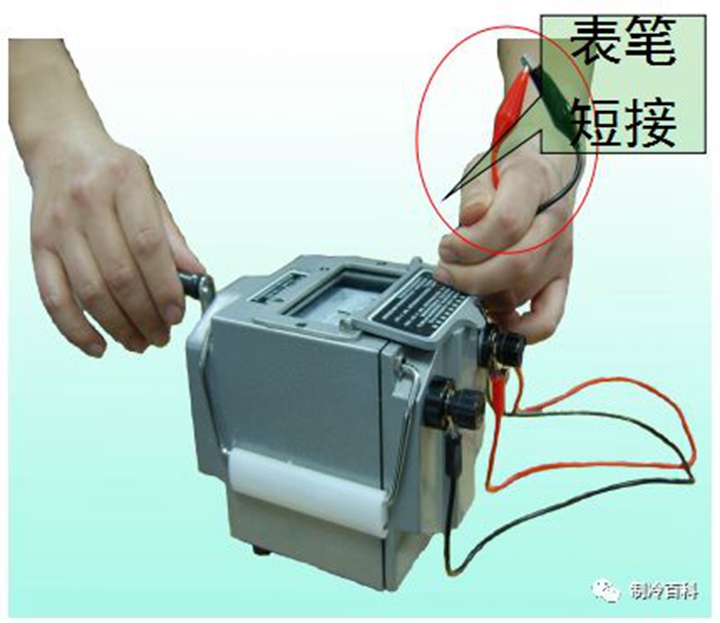

短路试验:将端钮L和E短接,缓慢摇动手柄,观察指针是否指在标度尺的“0”位置。
兆欧表的使用:
观测被测设备和线路是否在停电的状态下进行测量。并且兆欧表与被测设备间的连接导线不能用双股绝缘线或绞线,应用单股线分开单独连接。

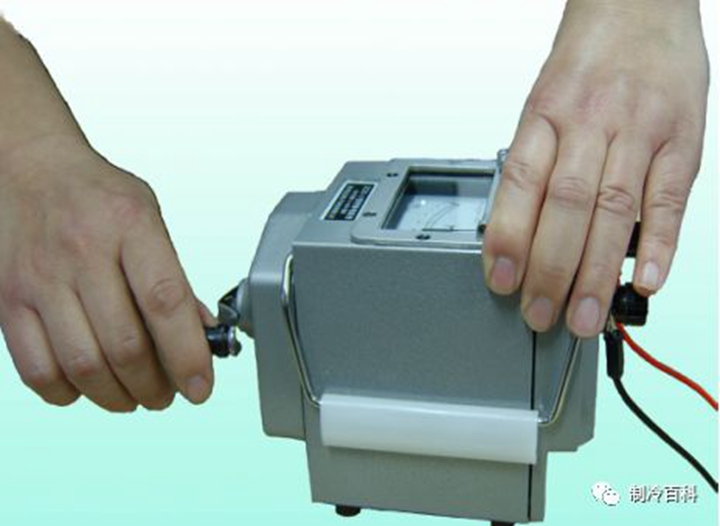

将被测设备与兆欧表正确接线。摇动手柄时应由慢渐快至额定转速120r/min。

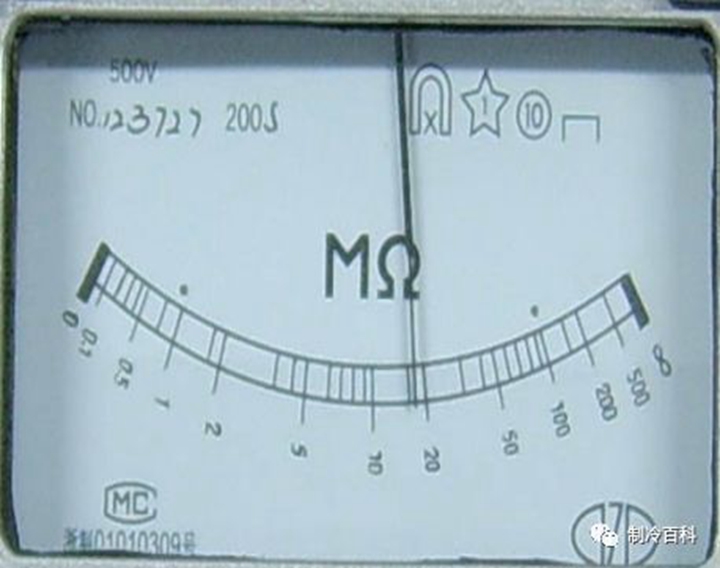

正确读取被测绝缘电阻值大小。同时,还应记录测量时的温度、湿度、被测设备的状况等,以便于分析测量结果。
兆欧表检查电机绝缘电阻示例:
1、检查确认电动机处于断电状态。

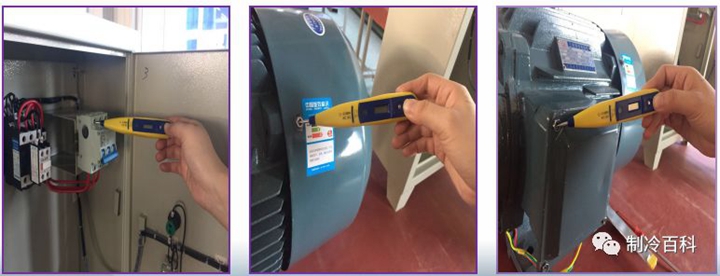

2、验电,卸接线盒盖。

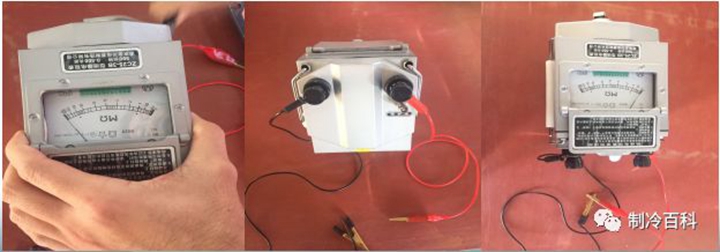

3、开路、闭路检查。将兆欧表水平放置,在未接引线或L、E两端子的引线处于开路状态下,摇动摇柄,达到额定转速(约120r/min)后,指针应指在“∞”上;然后在表停转的情况下,将L、E两端的引线短接,缓慢转动摇柄,如果表指针在”0“位,表示兆欧表正常。

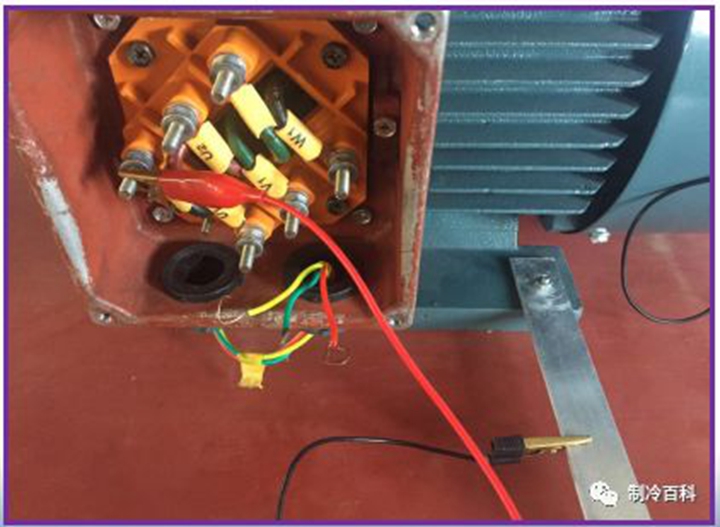

4、测量定子绕组间绝缘电阻,摇表达到120r/min,转动1min,读数。测量定子绕阻对地绝缘电阻,摇表达到120r/min,转动1min,读数。
记录数据,判断绝缘性能,6KV电动机的绝缘电阻不应小于6MΩ;380V电动机的绝缘电阻不应小于0.5MΩ。
兆欧表的类型:

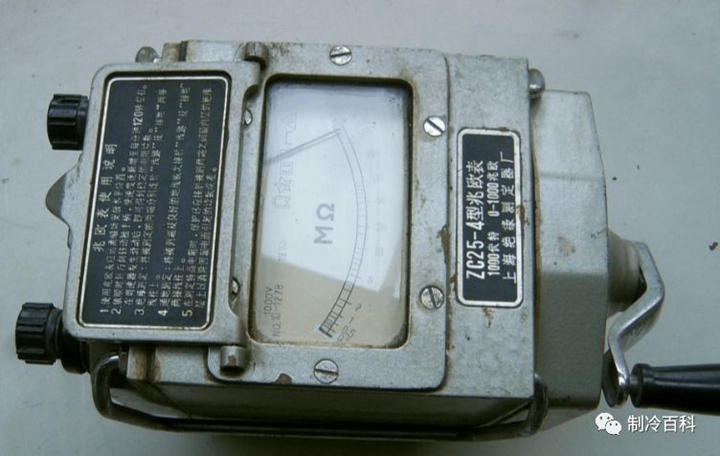

1、手摇式兆欧表
电源为手摇发电机,测量机构为磁电式流比计。优点是比较方便,但缺点是输出电压难以保证。
2、电动式
利用6~ 12V干电池直流电压,经过直流变换器,反馈、稳压后得到一个稳定的直流输出电压(100~ 5000V),测量机构是一个简单的电流表头,成为一个电动式(晶体管式)的绝缘电阻表。
3、数字式兆欧表
根据数字仪表的原理,采用D/A转换器将所测绝缘电阻值转换为数字显示,即数字绝缘电阻表。
4、智能化兆欧表
在数字化的基础上,使用单片机研制智能化绝缘电阻表,测量数据采集、计时、计算、打印全部自动化。
5、专用型兆欧表
用于双水内冷发电机测量定子绕组绝缘电阻表一方面要求输出功率大,而且有补偿回路和测量回路输入端接地。
